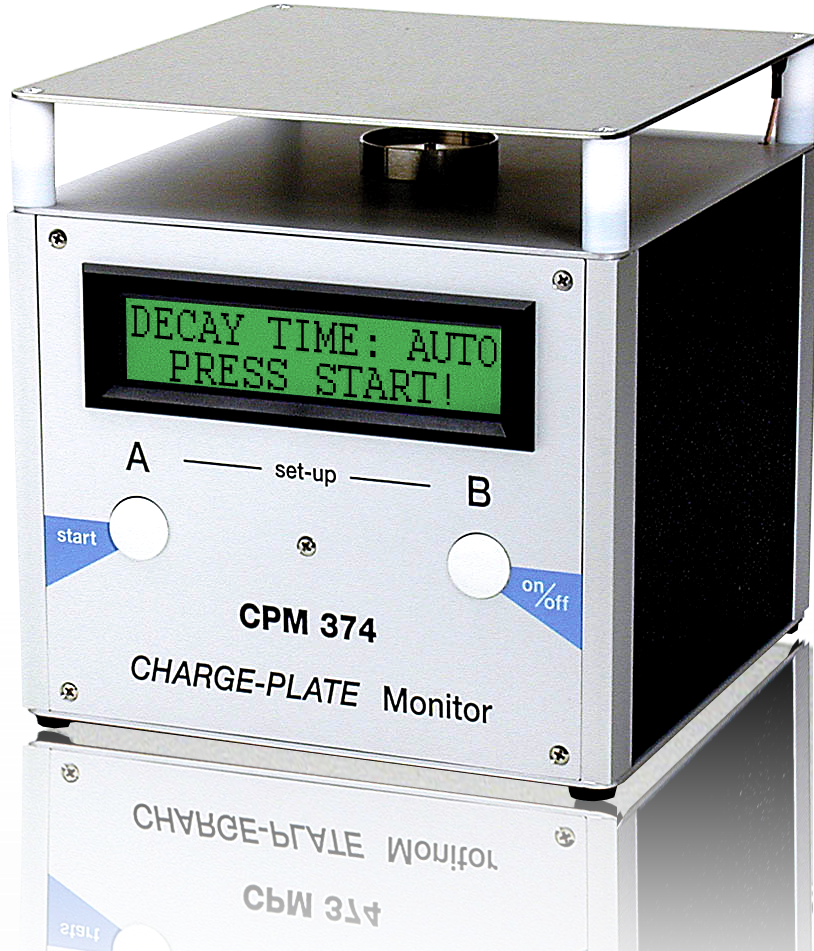

ChargePlateMonitor CPM374

Charge Plate Monitor sicheren Überprüfung von Ionisatoren, gemäß EN 61340-5-1 und EOS/ESD S.3.1


Der Charge Plate Monitor CPM 374 ist ein hochspezialisiertes Messgerät zur Bestimmung elektrostatischer Spannungspotentiale und Entladezeiten, insbesondere für den Einsatz in der Überwachung und Qualitätssicherung von Luftionisationsgeräten. Mit seiner integrierten Plattenelektrode und der Hochspannungseinheit bietet der CPM 374 eine präzise Messung von Spannungspotentialen.


  • Hauptmerkmale und Funktionen:

    1. Effektives Messprinzip: Der CPM 374 basiert auf dem Feldmühlen-Influenz-Prinzip, einer bewährten Methode zur präzisen Messung elektrostatischer Ladungen. Diese Technik ermöglicht eine extrem hohe Eingangsimpedanz von 10^15 Ω, die entscheidend für die genaue Erfassung von elektrostatischen Spannungspotentialen ist.

    2. Präzise Zeitmessung: Durch seine fortschrittliche Timerfunktion kann der CPM 374 die Entladezeit von einem voreingestellten hohen Spannungswert zu einem niedrigeren Wert messen. Diese Funktion ist besonders wichtig, um die Effizienz und Wirksamkeit von Luftionisationsgeräten zu bewerten.

    3. Sicherheit und Konformität: Der CPM 374 erfüllt nicht nur die europäische Norm EN 61340-5-1DE und die amerikanische Norm EOS/ESD S.3.1, sondern gewährleistet auch Sicherheit durch seine hochohmig isolierte und berührungssichere Hochspannungseinheit.

    4. Mobilität und Flexibilität: Durch seine kompakte Größe und den Akkubetrieb eignet sich der CPM 374 hervorragend für mobile Anwendungen in verschiedenen industriellen Umgebungen. Zusätzlich bietet der Netzanschluss die Möglichkeit zum stationären Einsatz.

    5. Benutzerfreundlichkeit: Das Gerät zeichnet sich durch eine einfache, menügesteuerte Bedienung über nur zwei Taster aus. Alle wesentlichen Messparameter und Ergebnisse werden auf einem übersichtlichen, zweizeiligen LCD-Display dargestellt.

    6. Datenspeicherung und PC-Schnittstelle: Wichtige Messdaten wie positive und negative Entladezeiten sowie Offsetspannungen werden im internen, nicht flüchtigen EEPROM-Speicher gesichert. Diese Daten können später über die serienmäßige RS 232 Schnittstelle für Analysen und Berichte ausgelesen werden.

    Technische Details:

    • Abmessungen: 152mm x 152mm x 152mm (Länge x Breite x Höhe)
    • Gewicht: Circa 990g, was eine leichte Handhabung ermöglicht
    • Anzeige: Ein alphanumerisches Display mit 2 Zeilen à 16 Zeichen (100mm x 24mm)
    • PC-Schnittstelle: Serielle Schnittstelle mit 9-poliger SUB D-Buchse für die Steuerung der Gerätefunktionen und Messwertübertragung
    • Stromversorgung: Interner Akkublock mit 7,2V / 1300mAh, der eine Betriebszeit von ungefähr 4 Stunden bei vollem Akku ermöglicht, sowie ein externes Netzteil mit 12V DC / 750mA
    • Ladezeit: Maximal 14 Stunden
    • Stromaufnahme: Circa 150mA im Akkubetrieb und ca. 600mA im Netzbetrieb
    • Automatische Abschaltung: Nach etwa 5 Minuten Inaktivität post Messung

    Insgesamt ist der Charge Plate Monitor CPM 374 ein unverzichtbares Instrument für alle Fachleute, die in Bereichen wie Elektronikfertigung, Qualitätskontrolle und Forschung tätig sind, und präzise Messungen elektrostatischer Ladungen erfordern.

    eMail Beratungstermin

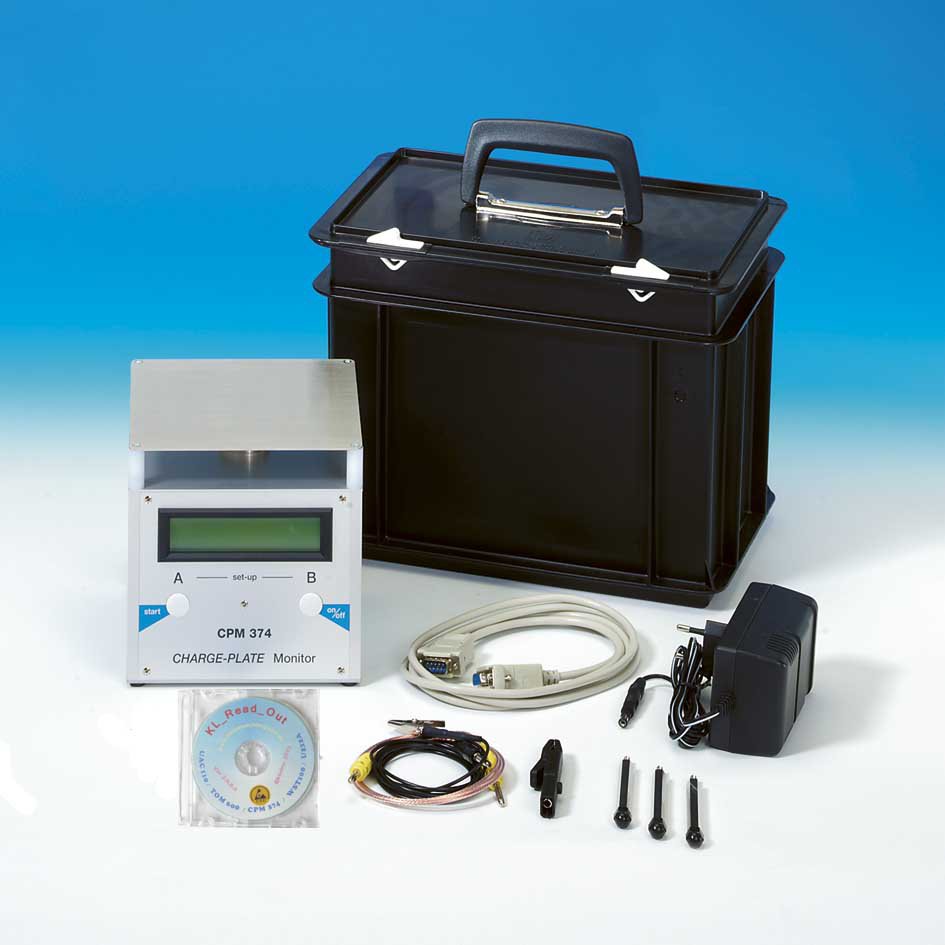

    Impressionen:
