Hochspannungsgeneratoren - Universell einsetzbare Versorgungseinheiten für Eltex Aufladeelektroden

Die Aufladegeneratoren erzeugen die benötigte Gleichspannung für die Anwendung. Je nach Prozess werden unterschiedliche Spannungen, Stromstärken oder Polaritäten benötigt. Eltex bietet leistungsstarke Generatoren mit 30 oder 60 kV Spannung und bis zu 7,5 mA Ausgangsstrom. Eine analoge Schnittstelle sowie digitale Bus-Verbindungen ermöglichen die optimale Einbindung der Generatoren in den Workflow.

Übersichtsbroschüre
Datenblatt Betriebsanleitung

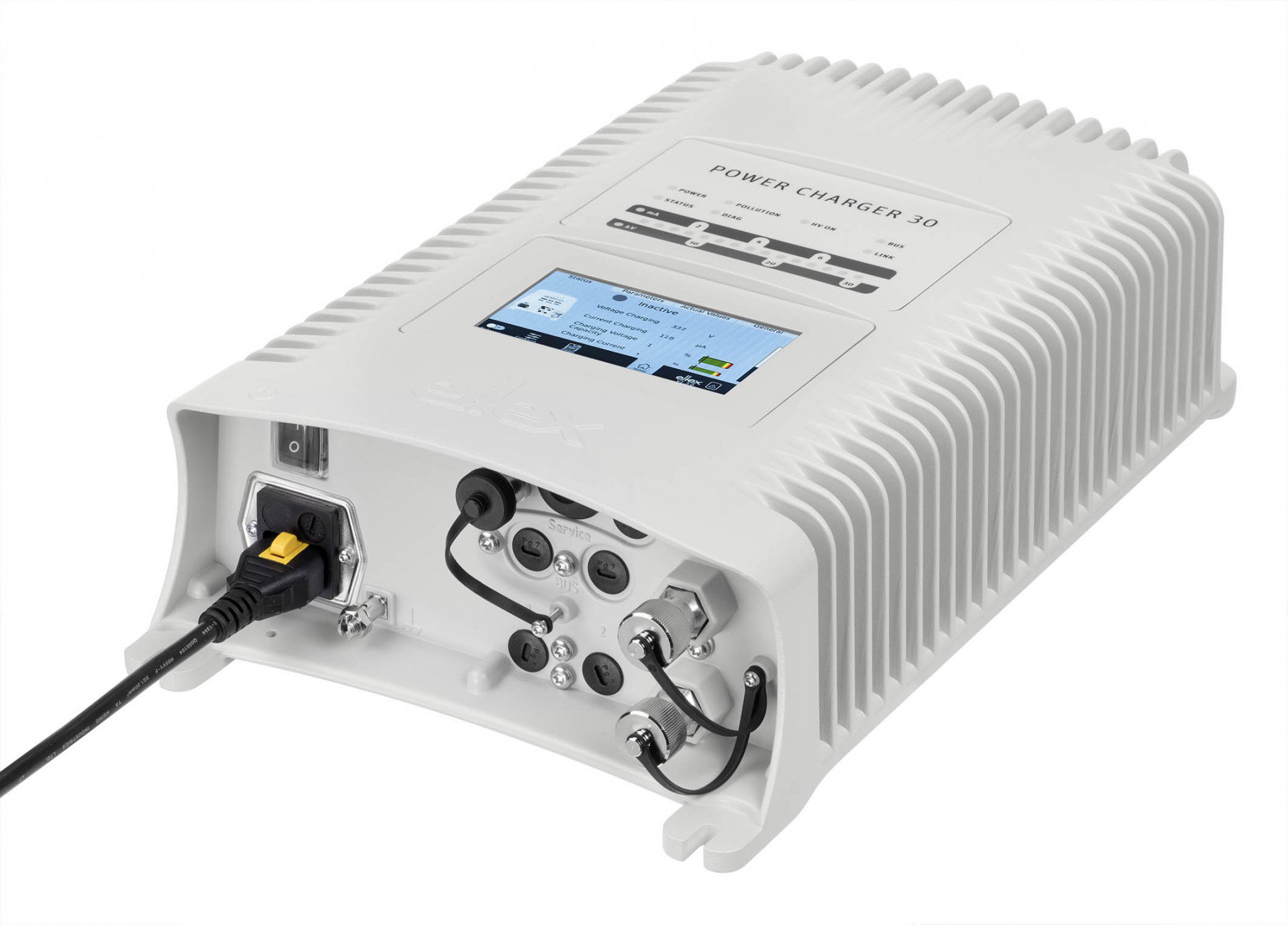

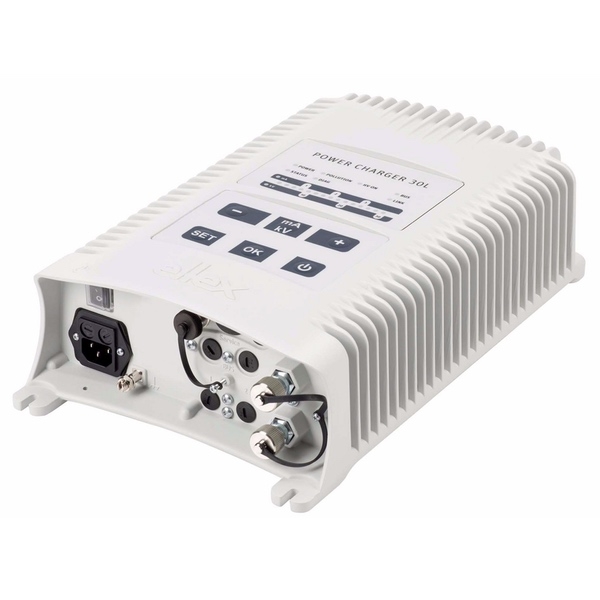

ELTEX POWER CHARGER

Neuester Hochspannungsgenerator mit innovativer Steuerung

  • Beschreibung

    Die neuen POWER CHARGER decken verschiedene Leistungsstufen und Auflade-Anwendungen ab: Je nach Ausführung können sie mit einer Versorgungsspannung von 24V DC oder mit Netzspannung im Bereich von 85V – 264 V AC betrieben werden.

    Die Ausgangsleistung beträgt 75 oder 150 Watt. Gesteuert werden die Generatoren über eine Folientastatur oder ein optional erhältliches, integriertes Touch-Panel. POWER CHARGER können analog oder über digitale Feldbus-Schnittstellen betrieben werden, zum Marktstart ist eine Steuerung über CANopen sowie ModbusTCP erhältlich. Das modulare System ist zur Integration von weiteren Feldbus-Standards vorbereitet.

  • Weitere Informationen

    Versorgungsspannung: 24 V DC - 85-264V AC

    Hochspannungserzeugung: Integriertes Netzteil

    Umgebungsatmosphäre: Nicht-EX

    Überwachung: Überwachung möglich

    Produktmerkmale: bis zu 30kv oder 60kV Ausgangsspannung, innovative Steuerung, Feldbus-Anbindung, Verkettbar

zurück zur Auswahl

Aufladeelektroden - Hochbelastbare und präzise Elektroden für gezielte Aufladung

Die Aufladeelektroden übertragen die erzeugte statische Ladung auf das Produkt. Abhängig von dem aufzuladenden Material und der Einbausituation werden unterschiedliche Elektroden eingesetzt: R130 für Arbeitsbreiten von bis zu 4 Metern, R120 bei engen Platzverhältnissen und die R23ATR für das punktgenaue Aufladen von kleinen Flächen.

Alle Aufladeelektroden werden auf die Anforderungen der jeweiligen Prozesse maßgenau produziert.

Übersichtsbroschüre
Datenblatt Betriebsanleitung

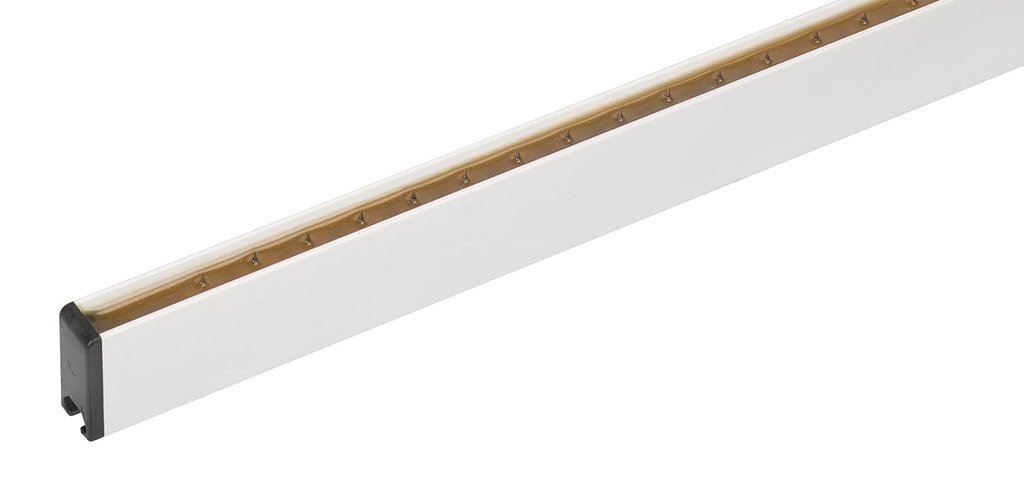

AUFLADEELEKTRODE R120

Leistung in kompakter Form

  • Weitere Informationen

    Versorgungsspannung: bis 60kV

    Hochspannungserzeugung: separate Hochspannungsgenerator

    Umgebungsatmosphäre: Nicht-EX

    Überwachung: Überwachung möglich

    Produktmerkmale: 15 mm Spitzenraster, 30kv und 60kV Ausführung, Max. Länge 3.985 mm

  • Beschreibung

    Diese Aufladeelektrode ist überall dort gefragt, wie kompakte Abmessungen gefragt sind oder eine homogen Aufladung in kleiner Bauform benötigt wird. Mit einem Profil von nur 16 x 32 mm ist sie klein und stark in fast allen Anwendungen und zu gleich günstig in der Anschaffung. Mit einem Spitzenabstand von 15mm wird ein homogene Aufladung erzeugt, auf die Sie sich verlassen können.

    Durch den Einsatz der optionalen Isolatoren können auch diese Elektroden mit 60kV oder mehr betrieben werden.
    Bei der Version R121 sind die Hochspannungskabel auch elektrodenseitig steckbar.

Datenblatt Betriebsanleitung

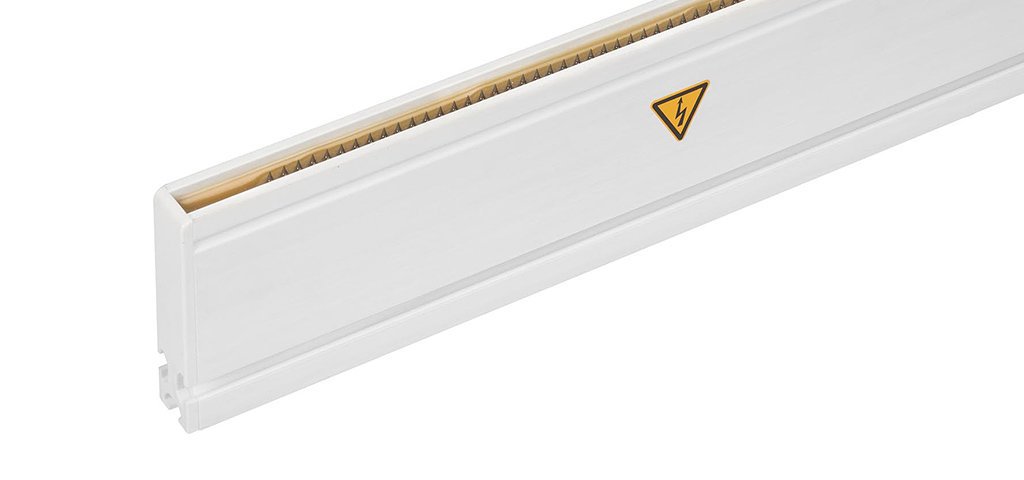

Aufladeelektrode R130

Bewährte Hochleistungs-Aufladeelektrode

  • Beschreibung

    Diese Aufladeelektrode der Baureihe R130 ist überall dort gefragt, wo Leistung und große Arbeitsbreiten gewünscht sind. Ihr robutes Kunststoffprofil von 80x20mm sorgt für gute Stabilität und macht sie durchhangfrei. Die Profilabmessungen sorgen auch für ein breites Spektrum bezüglich der Isolationsfestigkeit: Die R130 ist für bis zu 60kV einsetzbar und damit für fast alle Hochspannungsanwendungen geeignet. Varianten mit UL- und Ex-Zulassung sorgen ebenfalls für ein breites Einsatzspektrum.

    Die Schutzbeschaltung der Elektrode sorgt nicht nur für sicheren Betrieb sondern schützt auch das Personal.

  • Weitere Informationen

    Versorgungsspannung: bis 60kV

    Hochspannungserzeugung: separater Generator

    Umgebungsatmosphäre: Nicht-EX

    Überwachung: Überwachung möglich

    Produktmerkmale: 30kv und 60kV Ausführung, 5 mm Spitzenraster, Max. Länge 3.985 mm

Datenblatt Betriebsanleitung

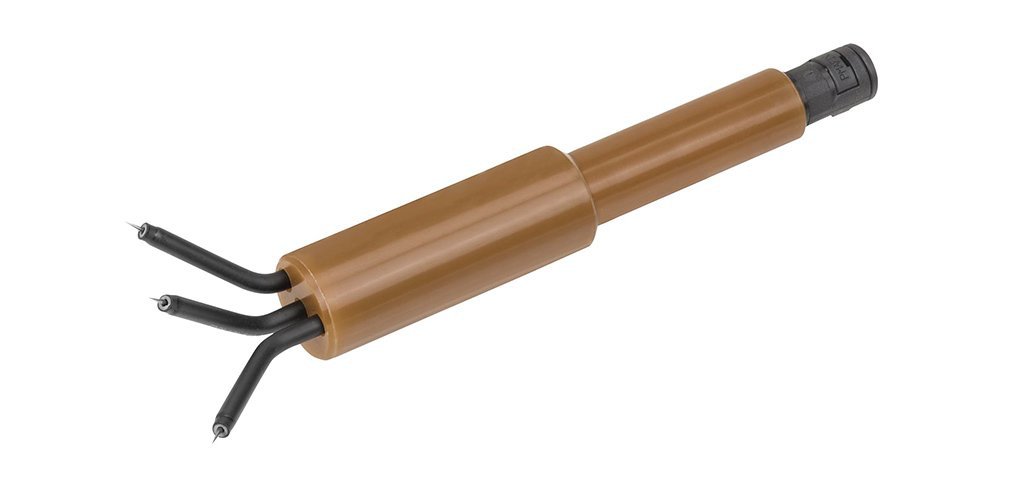

Aufladeelektrode R23

Variable Punktaufladeelektrode

  • Beschreibung

    Die  Punktaufladeelektrode R23ATR wird überall dort eingesetzt, wo keine flächige sondern streifenförmige Aufladung gewünscht wird. Auch in Einsatzfällen mit geringem Platz hat sie sich gut bewährt.

    Ihre ganz spezielle Fähigkeit spielt sie aber im "Hochtemperaturbereich" an der Düse von Chillroll-Extrudern aus, um den Neck-In auf der Kühlwalze zu minimieren.

  • Weitere Besonderheiten

    • austauschbare Aufladespitzen

    • Betrieb mit 1 bis 3 Aufladespitzen möglich,

    • unterschiedliche Spitzen-Formen für breites Anwendungsspektrum,

    • berührungssicher durch hochohmige Schutzbeschaltung,

    • Anschlusskabel an Elektrode und Generator steckbar.

  • Weitere Informationen

    Versorgungsspannung: bis 60kV

    Hochspannungserzeugung: separater Generator

    Umgebungsatmosphäre: Nicht-EX

    Überwachung: Überwachung möglich

    Produktmerkmale: 30kv und 60kV Ausführung, Austauschbare Spitzen, Verschieden Spitzengeometrien

zurück zur Auswahl

Zubehör

Übersichtsbroschüre
Datenblatt

Verlängerungskabel

für Elektroden mit fest angeschlossenem Hochspannungskabel

  • Beschreibung

    Verlängerungskabel KA/YY für Elektroden mit fest angeschlossenem Hochspannungskabel. Mit dem KA/YY kann eine lösbare Verbindung nahe der Elektrode geschaffen werden.

    Eltex erfüllt aktuellste Sicherheitsnormen und sorgt für bestmögliche Sicherheit des Bedienungspersonals. Deshalb werden an den POWER CHARGER nur noch Elektroden und Komponenten mit fest angeschlossenem Hochspannungskabel verwendet.

    Mit der Ausführung KA/RY können auch Elektroden mit dem POWER CHARGER Stecksystem an bereits vorhandene KNH Generatoren angeschlossen werden.

Datenblatt Betriebsanleitung

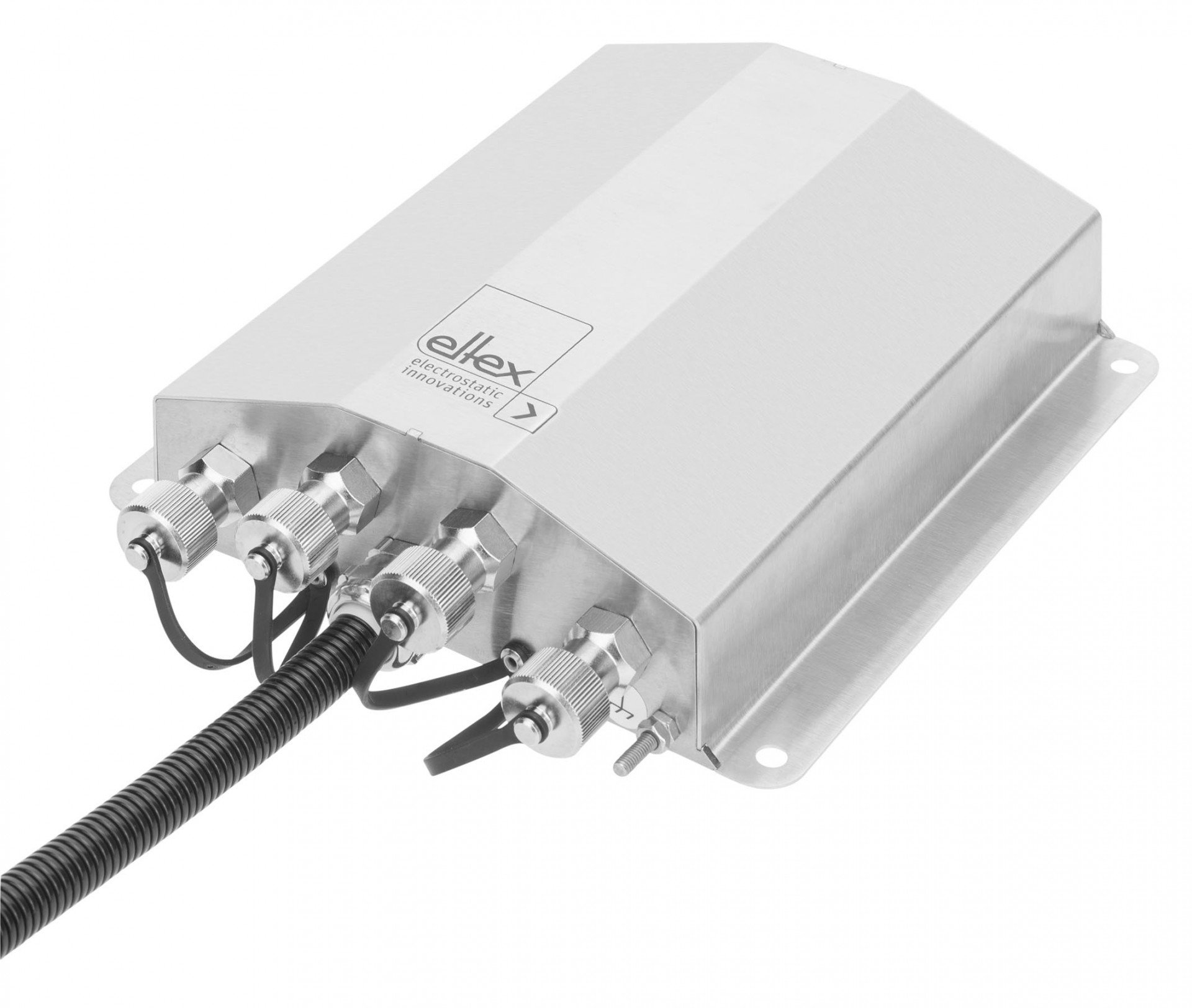

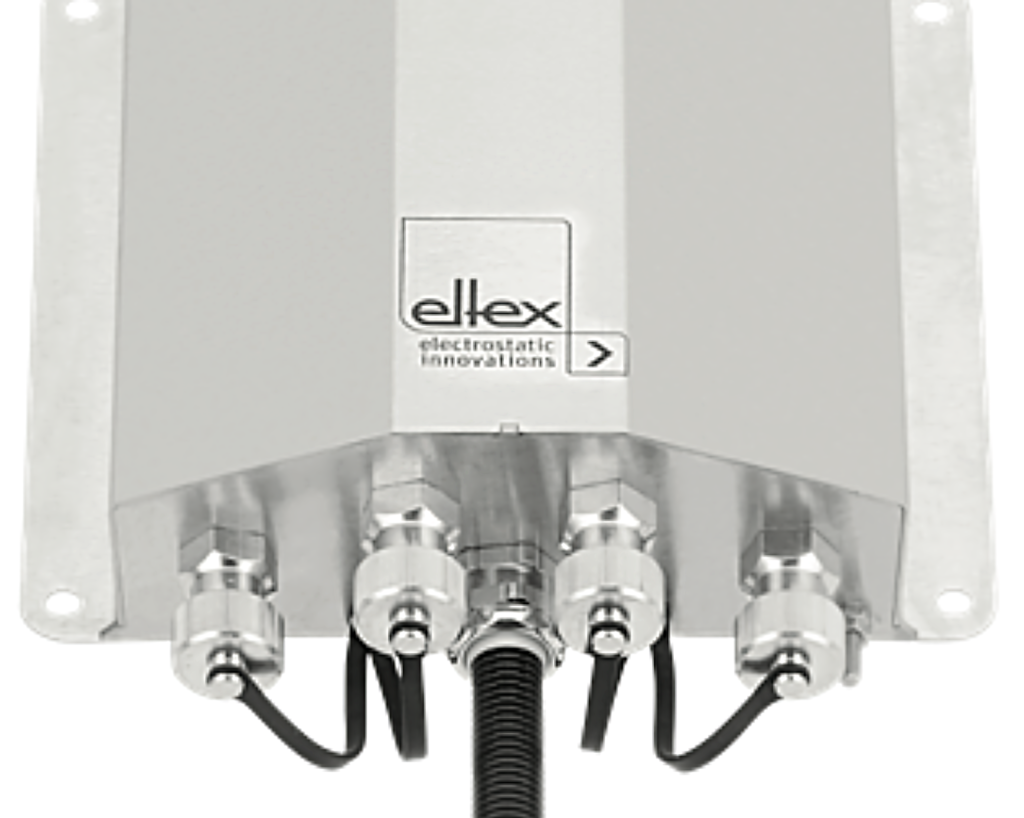

PCV Verteiler

Hochspannungsverteiler für POWER CHARGER Generatoren

  • Beschreibung

    Über den Verteiler PCV kann die Anzahl der an den Hochspannungsgenerator POWER CHARGER anschließbaren Komponenten erhöht werden.

    Bei größeren Entfernungen zwischen Generator und Elektroden kann durch die Platzierung des Verteilers in Elektrodennähe Kabellänge eingespart werden.

  • Details

    • 4 steckbare Hochspannungsausgänge

    • geringe Abmessungen

    • leichte Montage

    • robuste Ausführung

zurück zur Auswahl

Prozessüberwachung und Visualisierung

Moderne Ionisationssysteme von Eltex bieten die Möglichkeit zum Austausch von einer Vielzahl von Parametern und Betriebsdaten.

Diese können nun auch zentral verwaltet und Visualisiert werden.

Übersichtsbroschüre
Datenblatt

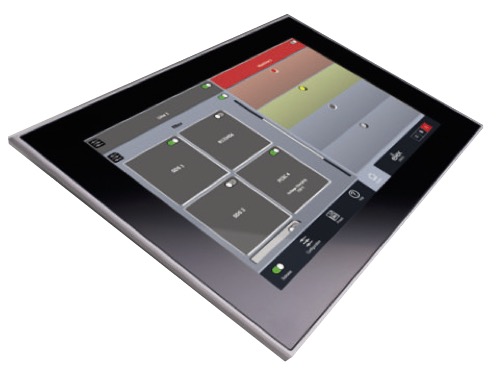

Zentrale Bedieneinheit ECC für Ionisationssysteme

Übersicht für Eltex-Systeme

  • Beschreibung

    Das ECC (Eltex Connected Control) ist die zentrale Bedieneinheit für aktuelle und kommende Eltex Systeme.

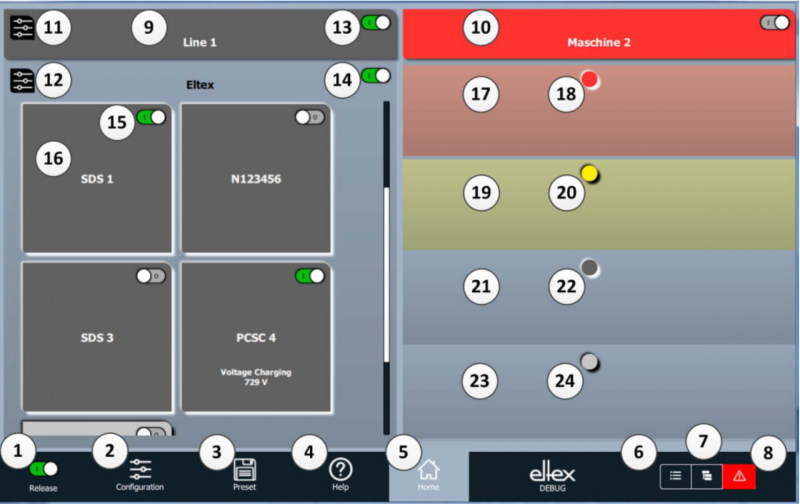

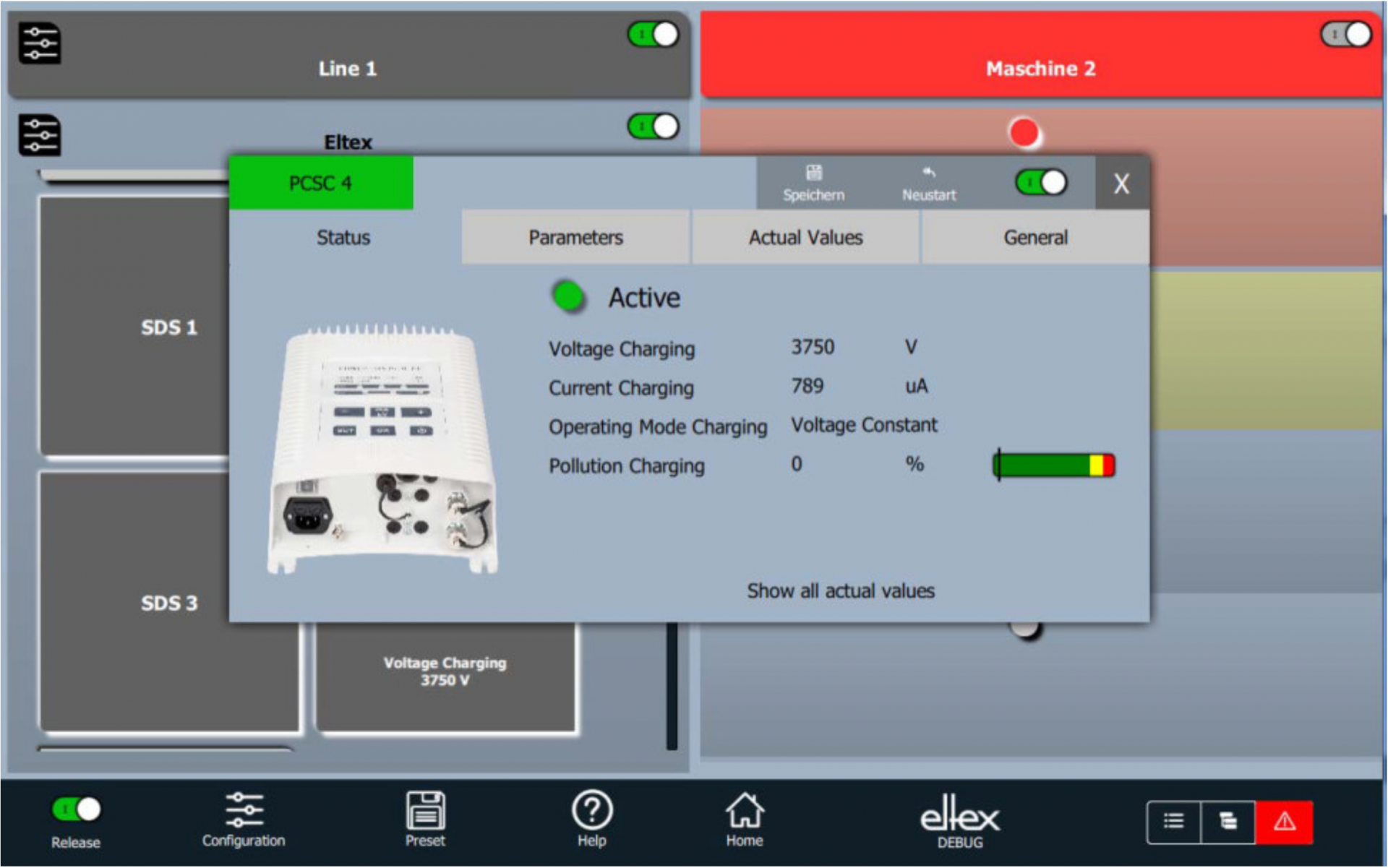

    Am ECC sehen Sie die aktuellen Betriebsdaten der angeschlossenen Systeme, den Zustand und etwaigen Wartungsbedarf. Im Fehlerfall sind Abhilfemaßnahmen über den mehrsprachigen Hilfe-Screen direkt erreichbar. Über den Touchscreen sind Betriebsparameter ablesen- oder verändernbar. Sie können einzelne Geräte, oder ganze Systeme, ab- und zuschalten. Bei Nutzung des USB-Adapters kann das ECC auch in eine bestehende Visualisierung eingebunden werden.
    Die Visualisierung des Eltex Connected Control ist mit wenig Aufwand zu konfigurieren und bietet einen idealen Überblick über die angeschlossenen Systeme. Error-Log und Rezeptdatenbank erleichtern hierbei den Arbeitsalltag. Fehlerzustände und Wartungsbedarf werden direkt im Klartext angezeigt.

    Das Eltex ECC markiert damit den Sprung in die Digitalisierung der Ionisationssysteme und die Industrie4.0

  • Auf einen Blick

    • Ergonomisch in der Handhabung

    • Einfache Konfiguration der Funktionen

    • Aktuelle Darstellung aller relevanten Systemzustände

    • Anzeige und Ausgabe der verfügbaren Prozessdaten

    • Individuelle Gruppierung der einzelnen Geräte

    • Farbliche Anzeige von Funktionen, Warnungen und Fehlern

    • Variable Freigabeoptionen auch innerhalb von Linen und Funktionsgruppen

    • Fehlerverwaltung und Lösungsvorschläge im Klartext

    • Sicherungen von einzelnen Konfigurationen

    • Verfügbar als Software, Einbau- oder Gehäuseversion

  • Kompatibilität

    • Ionisationselektrode SDS

    • Netzgerät ES24 COMPACTPOWER

    • Aufladegenerator POWERCHARGER

    • Stranghaftung POWERTACK

    • Erdungssysteme TERRASMART

    • viele der in der Zukunft kommenden neuen Systeme

zurück zur Auswahl

Elektrostatische Aufladung – reibungslose Prozesse

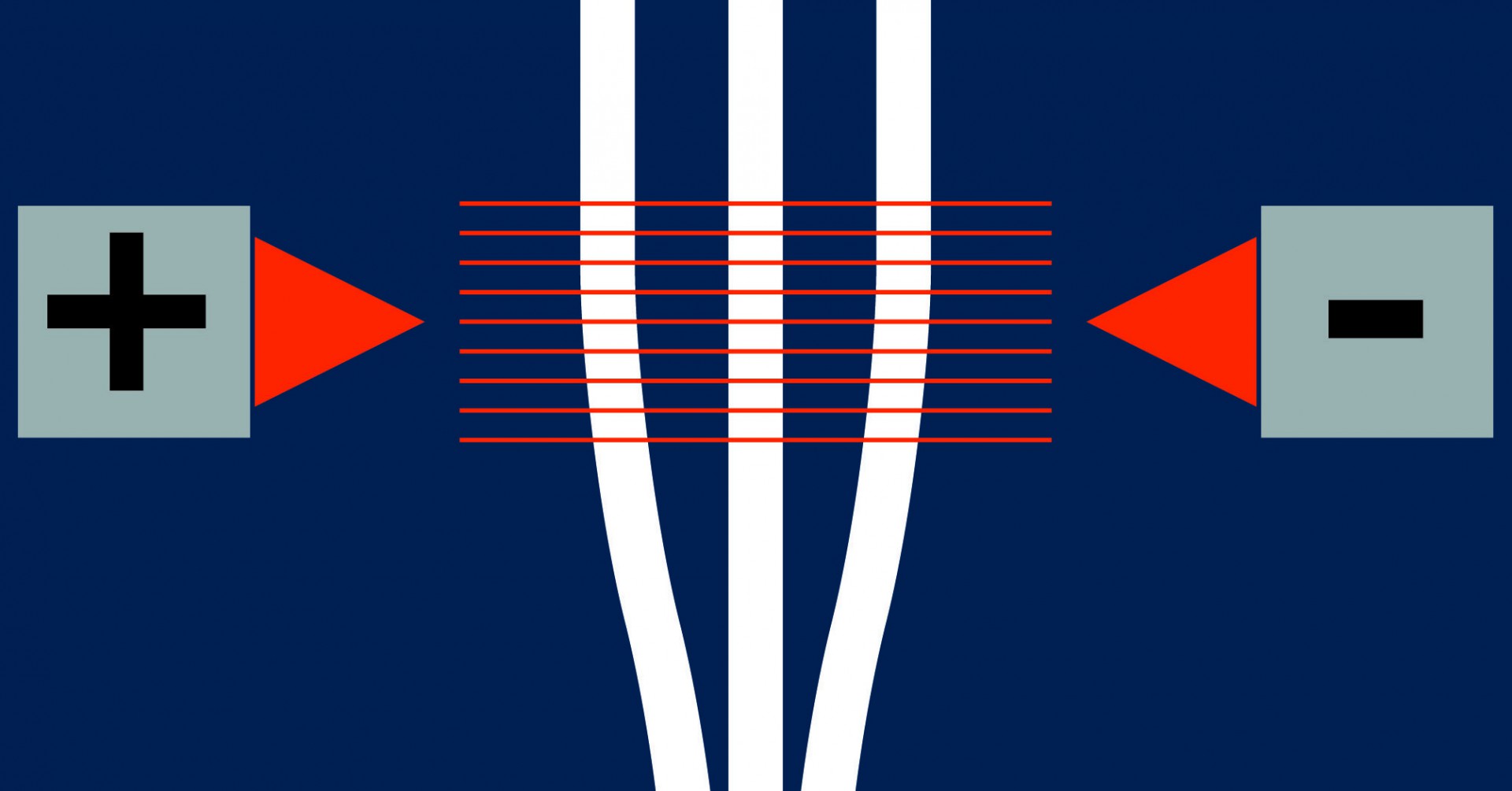

Elektrostatische Aufladung wird dann eingesetzt, wenn Produkte für einen beschränkten Zeitraum miteinander „elektrostatisch verklebt“ werden sollen, um ein Produktionsverfahren zu verbessern. Ein Beispiel aus der Druckindustrie ist das kantengenaue Verblocken der Papierstränge in der Weiterverarbeitung.

Mit IML Prozesse optimieren

In der Kunststoffindustrie trägt beispielsweise das so genannte In-Mould-Labelling (IML) deutlich zur Prozessoptimierung bei: Es sorgt dafür, dass  das Etikett in einer Spritzgussform haftet.

Aufladesysteme von Eltex – jetzt kennenlernen

In unserem Produktbereich entdecken Sie Eltex-Aufladesysteme für viele Industriebereiche.

Sie haben besondere Anforderungen, wie kleine Produktionsmengen oder wenig Platz? Sie interessieren sich für Lösungen zur elektrostatischen Aufladung? Kontaktieren Sie einfach unsere Berater – und finden Sie das passende Aufladesystem und die passende Lösung zur Optimierung Ihrer Prozesse durch Aufladesysteme von Eltex.
