Sefelec 1500-M

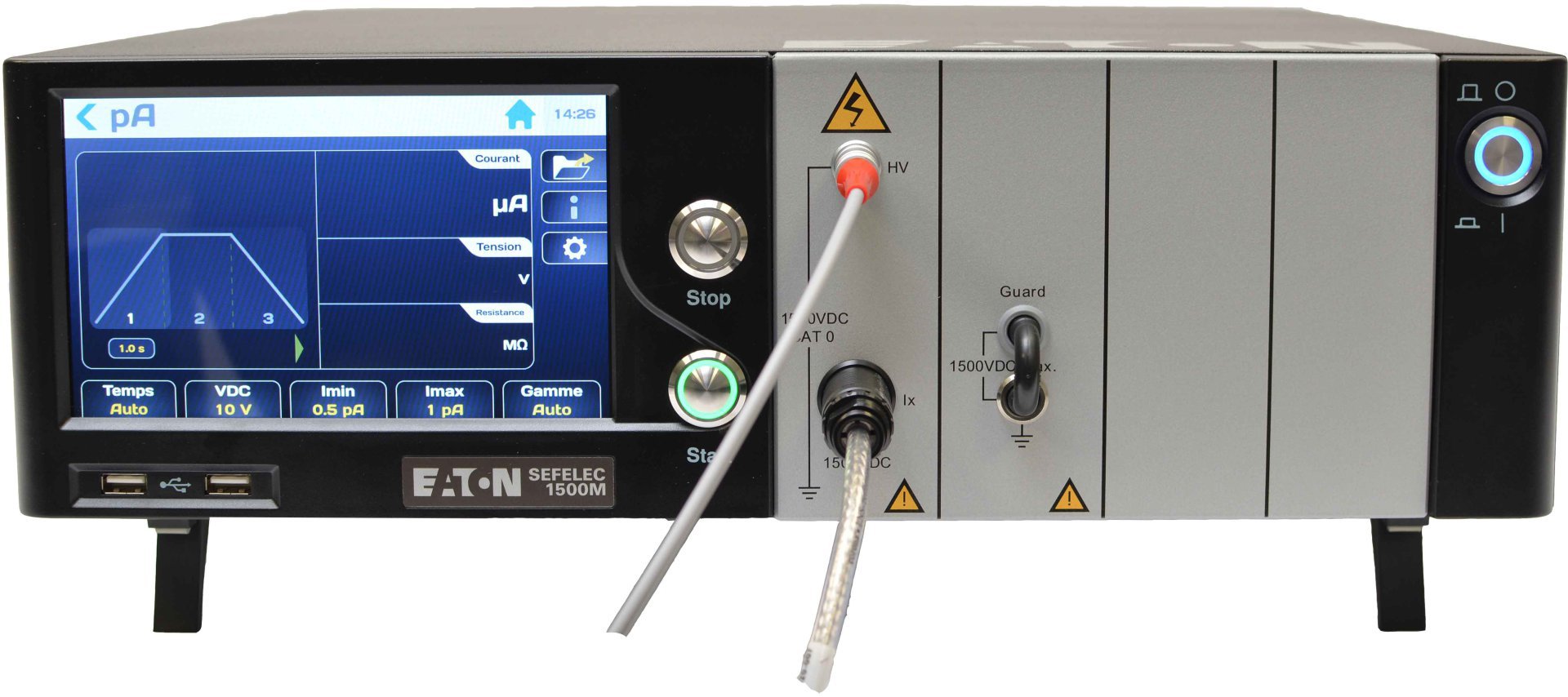

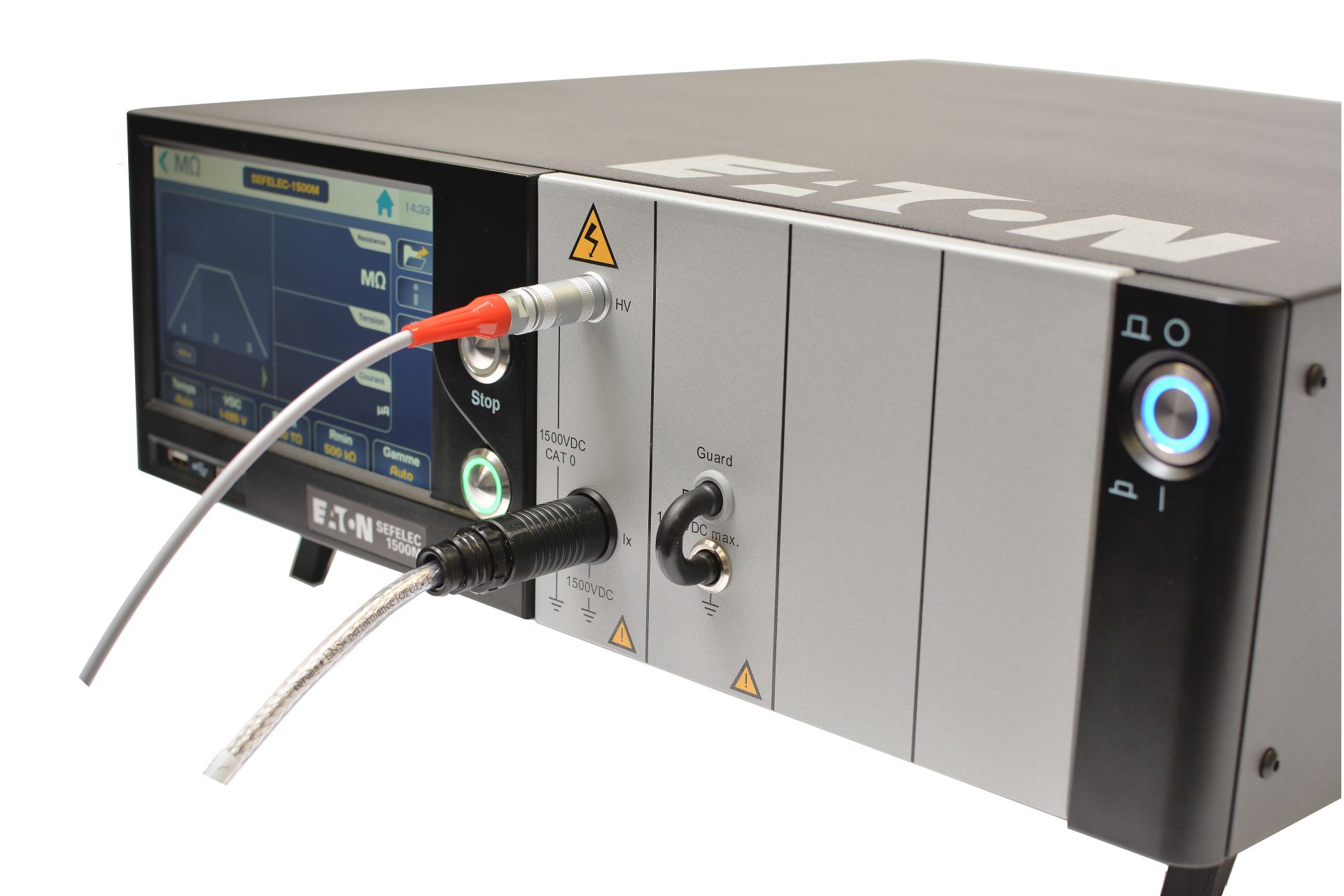

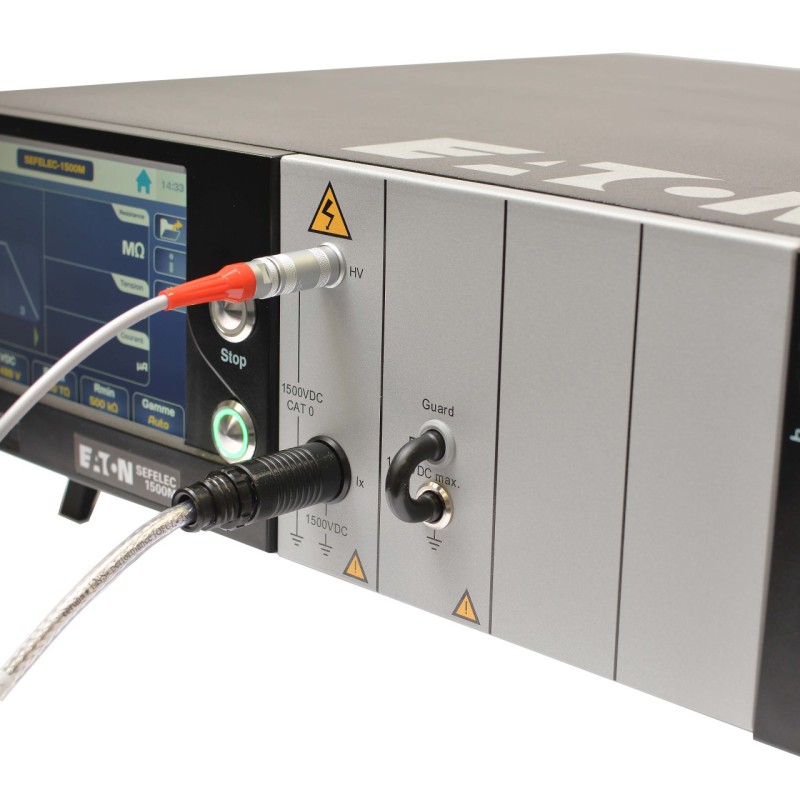

Hochohm-Messgerät Sefelec 1500-M


Speziell für die Durchführung von Isolationswiderstandsmessungen und Spannungsfestigkeitsprüfungen. Gemäß IEC 61010-2-034, Prüfspannung bis 1500V, Messbereich bis zu 2000TOhm.


  • Beschreibung:

    Das Teraohmmeter SEFELEC 1500-M stellt ein fortschrittliches Messinstrument dar, welches speziell für die Durchführung von Isolationswiderstandsmessungen und Spannungsfestigkeitsprüfungen konzipiert wurde. Es erfüllt die Norm IEC 61010-2-034 und bietet einen umfassenden Messbereich bis zu 2000 TΩ bei einer Prüfspannung von 1500 VDC. Die Einstellung der Prüfspannung ist flexibel von 20 bis 1000 VDC in 1V-Schritten möglich, was eine präzise Anpassung an diverse Testanforderungen ermöglicht.

    Das Gerät integriert ein Pico-Amperemeter mit einem Messbereich von 20,00 pA bis 20,00 mA, was für eine hohe Messvielfalt sorgt. Die typische Genauigkeit von 0,2% unterstreicht die Präzision des Instruments. Programmierbare Testrampen mit Anstieg, Halte- und Abfallphasen bieten zusätzliche Flexibilität für komplexe Testabläufe.

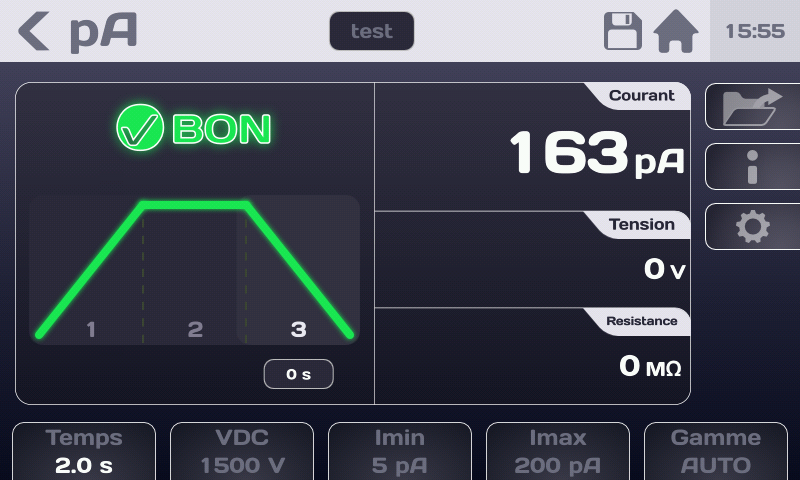

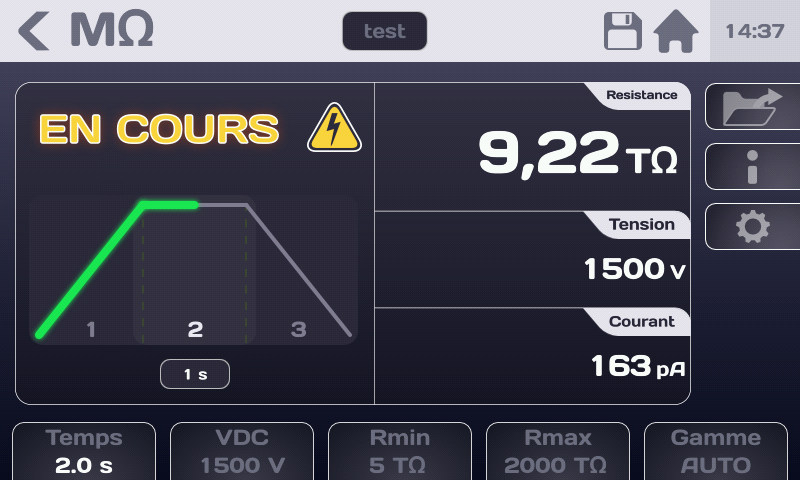

    Ein markantes Merkmal des SEFELEC 1500-M ist sein 7-Zoll TFT-Touchscreen, der 16 Millionen Farben darstellen kann. Dieser Bildschirm dient sowohl zur Programmierung als auch zur übersichtlichen Anzeige laufender Prüfungen und Ergebnisse. Die Benutzeroberfläche ist intuitiv gestaltet, was die Bedienung vereinfacht und die Effizienz erhöht.

    Die Integration der ARM-Dual Core Control und Nand 3D Technologie gewährleistet optimale Genauigkeit, Stabilität und Wiederholbarkeit der Messungen. Die integrierten DSP (Digital Signal Processors) ermöglichen höhere Testgeschwindigkeiten, was besonders in produktions- und qualitätssicherungsintensiven Umgebungen von Vorteil ist.

    Mit seinem großen internen Speicher bietet das Gerät ausreichend Platz zur Speicherung von Konfigurationen und Testergebnissen. Diese Funktion erleichtert die Verwaltung von Daten und unterstützt eine effiziente Dokumentation.

    Das Megohmmeter SEFELEC 1500-M eignet sich besonders für Anwendungen in der Qualitätssicherung, sowohl in der Produktion als auch in der Wareneingangskontrolle. Seine hohe Genauigkeit und Messgeschwindigkeit sind auf diese spezifischen Anforderungen abgestimmt. Die Sequenzfunktion des Gerätes erleichtert zudem den Betrieb in integrierten Prüfständen oder Testbänken.

    Insgesamt bietet das SEFELEC 1500-M eine zuverlässige, genaue und benutzerfreundliche Lösung für anspruchsvolle Messaufgaben in der Elektrotechnik und Elektronik.

    Technische Daten:

    • Teraohmmeter bis 2000TΩ bei 1500 VDC
    • Prüfspannung von 20 bis 1000 VDC, in 1V-Schritten einstellbar
    • Pico-Amperemeter von 20,00pA bis 20,00mA
    • Typische Genauigkeit 0,2%
    • Programmierbare Testrampen: Anstieg, Hold, Abfall
    • TFT-Touchscreen 7”, 16 Millionen Farben, zur Programmierung sowie zur Anzeige der laufenden Prüfungen und der Ergebnisse
    • Integrierte ARM-Dual Core Control & Nand 3D Technologie für optimale Genauigkeit, Stabilität und Wiederholbarkeit
    • Integrierte DSP ermöglichen höhere Testgeschwindigkeiten
    • Großer interner Speicher zur Speicherung der Konfigurationen und Testergebnisse
    • Entspricht der Norm IEC 61010-2-034 (Sicherheitsbestimmungen für Prüf- und Messgeräte zur Isolationswiderstandsmessung und Prüfausrüstungen für die Spannungsfestigkeit)
