Prüfung von Erdungsüberwachungen - der TERRATESTER

Mit dem Testgerät TERRATEST können die kapazitiven
bzw. resistiven Schaltschwellen aller Eltex-Erdungsgeräte in Verbindung mit den jeweils verwendeten Eltex-Erdungszangen schnell und
einfach überprüft werden.

Effiziente Überprüfung von Eltex Erdüberwachungssystemen mit dem TERRATESTER TERRA-TU

In industriellen Umgebungen, insbesondere im Ex-Bereich, ist die zuverlässige Erdung von zentraler Bedeutung, um elektrostatische Aufladungen sicher abzuleiten und Zündgefahren zu vermeiden. Die regelmäßige Kontrolle der Erdungssysteme ist dabei unerlässlich. Hier kommt das Funktionsprüfgerät TERRATESTER TERRA-TU ins Spiel, ein unverzichtbares Werkzeug zur Sicherstellung der ordnungsgemäßen Funktion von Eltex Erdüberwachungssystemen.

Warum der TERRA-TU?

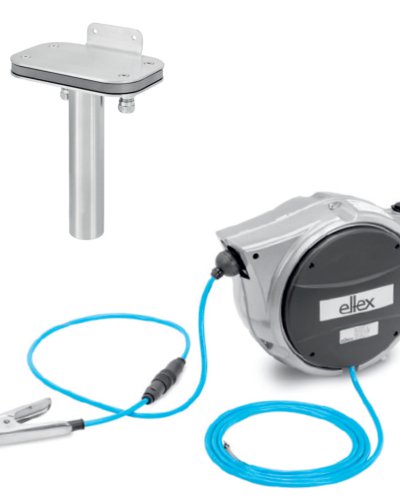

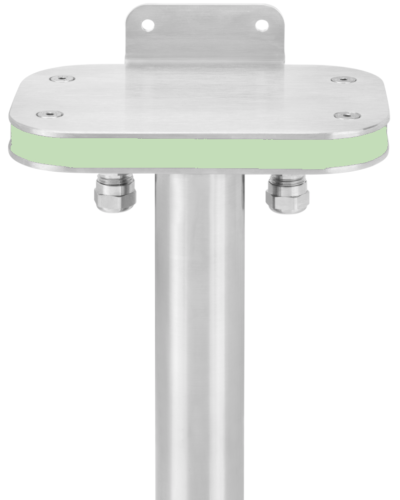

Der TERRATESTER TERRA-TU ist speziell für die Überprüfung der kapazitiven und resistiven Schaltschwellen aller Eltex-Erdungsgeräte konzipiert. Mit diesem Testgerät können die Schaltschwellen in Verbindung mit den jeweils verwendeten Eltex-Erdungszangen schnell und einfach überprüft werden. Dies gewährleistet, dass die Erdungssysteme wie Terra-Control TUE30, TERRALIGHT und TERRACAP optimal funktionieren und die Sicherheit im Ex-Bereich erhöht wird.

Anwendungsbereiche und Funktionalität

Der TERRA-TU ist für eine Vielzahl von Anwendungen geeignet:

  • Standardanwendungen: Ideal für die Prüfung von Erdüberwachungssystemen wie Terra-Control TUE30 und TERRALIGHT, die mit spezifischen Erdungszangen betrieben werden.

  • BIG-BAG Anwendungen: Entwickelt für die besonderen Anforderungen bei der Prüfung von Systemen wie Terra-Control TUE30 in Kombination mit der Terrabox TCB030/B.

Die Bedienung des TERRA-TU ist unkompliziert und effizient. Durch die Einstellung des Drehschalters am Gerät und den Anschluss der Erdungszangen kann die korrekte Schaltschwelle präzise ermittelt werden. Eine visuelle Anzeige wechselt dabei von ROT auf GRÜN, sobald die richtige Schwelle erreicht ist, was die Handhabung besonders benutzerfreundlich macht.

Technische Spezifikationen im Überblick

  • Betriebsumgebungstemperatur: -15 bis +70 °C

  • Schutzart: IP67 gemäß EN 60529

  • Gewicht: ca. 0,95 kg

  • Resistive Schaltschwellen: 0 Ω, 4,7 Ω, 10 Ω, 6,8 kΩ, 10 kΩ, 22 kΩ, 68 kΩ, 2,2 MΩ, 12 MΩ, 22 MΩ, 82 MΩ, ∞

  • Kapazitive Werte: 47 pF, 330 pF, 6,8 nF, 680 nF

Anschlussmöglichkeiten für unterschiedliche Zangentypen

Der TERRA-TU bietet spezifische Anklemmstellen für verschiedene Erdungszangen-Typen, was seine Vielseitigkeit unterstreicht:

  • Serie 70: 70AG, 70AK, 70CG, 70CK

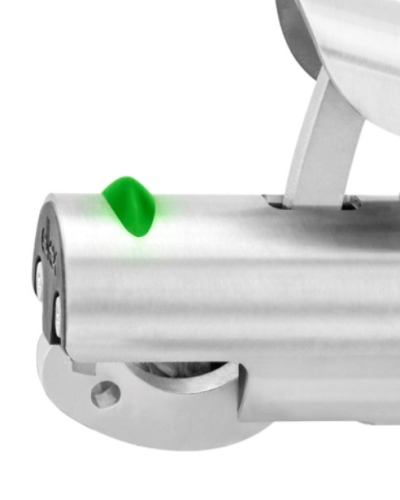

  • TERRACLAMP: TERRA-C/S, TERRA-C/B

  • BIG-BAG Anwendungen: 70BG, 70HK (zwei Zangen)

Sicherheitsaspekte und Konformität

Die Sicherheit des Betriebs ist ein zentrales Anliegen bei der Nutzung des TERRA-TU. Das Gerät ist nach den neuesten technischen Standards konstruiert und geprüft. Es entspricht den Anforderungen der Niederspannungsrichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU und ist gemäß EN 60204-1:2018 zertifiziert. Dennoch ist es wichtig, die Betriebsanleitung sorgfältig zu lesen und alle Sicherheitshinweise zu beachten, um Gefahren für Personen und Sachgegenstände zu vermeiden.

Fazit

Der TERRATESTER TERRA-TU ist ein unverzichtbares Werkzeug für die effiziente und sichere Überprüfung von Eltex Erdüberwachungssystemen. Mit seiner einfachen Handhabung und präzisen Messung der Schaltschwellen trägt er entscheidend zur Betriebssicherheit in industriellen Umgebungen bei. Für weitere Informationen und Support steht das Team von Eltex gerne zur Verfügung.
