Sichere Erdung mit SIL2-Zertifizierung

Written by on 02.Jun.2025.

TKW-Verladung mit System: Kapazitiv auswertende Erdungsüberwachung für mehr Sicherheit.

TKW-Verladung mit System: Sichere Erdung mit SIL2-Zertifizierung

Beim Verladen brennbarer Flüssigkeiten oder Stäube ist die Sicherheit oberstes Gebot. Tankfahrzeuge (TKW), die an Abfüllstationen, Chemikalientanks oder Lösemittellagern andocken, bergen ein unsichtbares, aber hochgefährliches Risiko: elektrostatische Aufladung. Bereits kleinste Funken können in EX-Bereichen verheerende Folgen haben.

Die zuverlässig überwachte Erdung des Fahrzeugs ist daher keine Option – sondern Pflicht.

Mit dem aktiven Erdungssystem TCB040 bietet Eltex eine professionelle Lösung, die nicht nur zuverlässig detektiert, sondern auch steuerungstechnisch eingebunden werden kann – SIL2-zertifiziert und für den Einsatz in EX-Zonen zugelassen.

⚠️ Das Risiko: Funken durch fehlende oder unzureichende Erdung

Beim Verladen von Kraftstoffen, Lösungsmitteln oder anderen brennbaren Medien entstehen durch Reibung in Schläuchen, Filtern oder Tankwänden elektrostatische Ladungen. Wenn diese nicht gezielt abgeführt werden, können sie sich bei Erreichen der Durchschlagsfestigkeit der Luft spontan entladen – in Form eines Zündfunkens.

Besonders kritisch:

TKW mit lackierten oder isolierten Chassis
lose oder korrodierte Erdungsklemmen
unzureichend geprüfte Verbindungen
manuelle, unüberwachte Erdleitungen

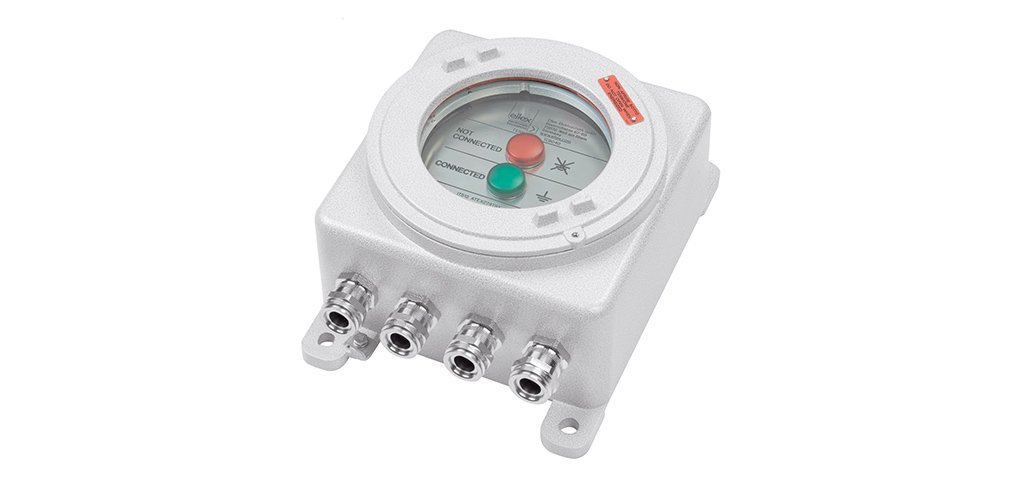

✅ Die Lösung: Das aktive Erdungssystem Eltex TCB040

Das TCB040 wurde speziell für sicherheitskritische Anwendungen wie die Verladung von TKWs in explosionsgefährdeten Bereichen entwickelt. Es überwacht die Erdung kontinuierlich – vom Anlegen der Klemme bis zur Beendigung des Verladevorgangs.

🔒 Sicherheitslevel: SIL2 nach IEC 61508

Die SIL2-Zertifizierung bedeutet, dass das TCB040 für funktionale Sicherheit in sicherheitsrelevanten Prozessen geeignet ist. Damit erfüllt es die Anforderungen an:

Verladestellen gemäß ATEX und BetrSichV
Sicherheitsfreigaben über SPS / Leitsysteme
Einsatz in Zonen 1 und 2 (Gas) sowie 21 und 22 (Staub)

🔧 Technische Highlights des TCB040

Merkmal	Beschreibung
Permanente Überwachung	Misst kontinuierlich den Erdungswiderstand (<10 Ω)
Freigabe-Logik	Nur bei sicherem Kontakt wird ein Schaltsignal ausgegeben
Visuelle Anzeige	Mehrfarbige LED zeigt Status (grün = sicher, rot/gelb = Fehler)
Potenzialfreier Ausgang	Für SPS, Leitsysteme oder Pumpenfreigabe
Robustes IP-Gehäuse	Für Außenbereich, Industrie- und EX-Umgebung geeignet
ATEX- und SIL2-Zertifiziert	Rechtskonform und sicherheitsgerichtet

🚚 Praxisanwendung: TKW-Verladung an einer Außenstation

Ein Tankfahrzeug fährt rückwärts an die LKW-Verladestation heran. Vor dem Ankoppeln des Schlauchs wird die Erdungsklemme mit dem Fahrzeugrahmen verbunden. Das TCB040 prüft automatisch, ob eine zuverlässige Verbindung besteht. Sobald diese erkannt wird, leuchtet die grüne LED und gibt ein Schaltsignal an die Pumpe weiter: Die Befüllung darf starten.

Wird die Verbindung unterbrochen, z. B. durch Abrutschen der Klemme oder Korrosion, wird der Prozess gestoppt und ein Warnsignal ausgelöst.

🧠 Warum aktive Erdung besser ist als Vertrauen

Passive Erdungssysteme (z. B. Erdungsleinen ohne Überwachung) bieten keine Rückmeldung und keine Ausfallsicherheit. Fehlerhafte oder vergessene Verbindungen werden oft erst bemerkt, wenn es zu spät ist. Nur aktive Systeme mit permanenter Überwachung können garantieren, dass eine Erdung nicht nur vorhanden, sondern auch wirksam ist.
